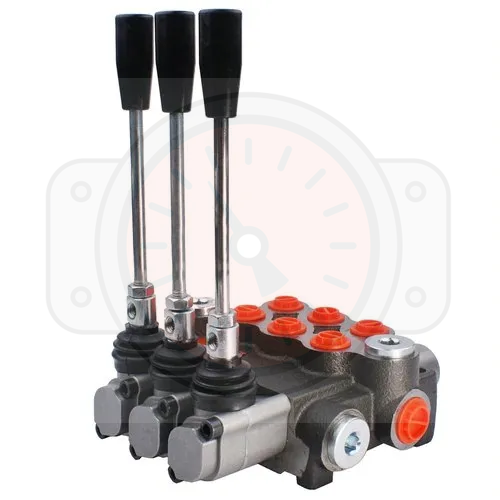

Моноблочный распределитель 03P401A1A1A1GKZ1 оригинал Badestnost

Секционные гидрораспределители с ручным управлением

Гидрораспределители моноблочного исполнения Р40, Р80, и Р120 предназначены для управления потоками рабочей жидкости в соответствии со схемой золотника. P40F-OT выполнен по схеме с открытым центром и ручным управлением золотниками. Золотники центрируются в среднем положении пружиной с фиксацией или без в крайних положениях.

Технические характеристики

• Количество секций - 1
• резьба портов P, T - 1/2"
• резьба портов A,B - 3/8"
• пропускная способность: 45 л/мин
• Номинальное давление - 200 бар;
• Максимальное давление - 350 бар;
• Диапазон рабочих температур - от -40 до +60;
• Вязкость рабочей жидкости - 10-460 сСт;
• Степень фильтрации рабочей жидкости - 25 nm;
• Рабочая температура жидкости от -15 до +80;
• Внутренние утечки при давлении 16 бар - менее 6 см3 в мин.;
• Усилие на движение золотника - менее 25 N;
• с фиксацией или без фиксации.

Материал:

• корпус из высокопрочного чугуна
• золотник из хромированной закаленной стали
• уплотнения NBR

Размеры (мм):

Схема

Гидравлическая схема представляет собой схему соединения напорной и сливной магистрали распределителя с магистралями, которые идут к рабочему органу. Выбирается она исходя из условий технического задания для каждой рабочей секции гидравлического распределителя.

Схема фиксации золотника при ручном управлении

Габариты и присоединительные размеры

• Гидрораспределители серии Р40 моноблочной конструкции, рассчитаны на средние значения давления и выполнены по европейским технологиям;
• Конструктивно обратный клапан расположен внутри корпуса, что предотвращает утечки гидравлического масла, поскольку не позволяет гидравлическому маслу проникнуть обратно;
• Предохранительный клапан расположен внутри корпуса. Он регулирует рабочее давление в гидравлической системе;
• Схема гидравлического потока рабочей жидкости: Параллельная цепь, с опцией Power Beyond.

Таблица аналогов:
