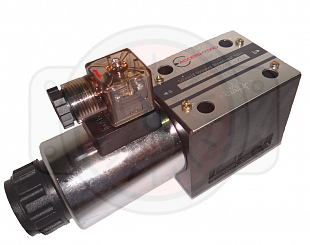

Серия 4AHL
Гидрораспределители с электромагнитным управлением серии 4AHL (Ду10, ВЕ10, Cetop 5) предназначены для изменения направления, пуска и остановки потока рабочей жидкости в зависимости от наличия управляющего воздействия.
Общие технические характеристики:
Z5L - электроразъем с индикацией
| Типоразмер | 10 |
| Максимальное давление, бар | 315 |
| Максимальный поток, л/мин | 120 |
| Температура рабочей жидкости, °С | от -30 до +80 |
| Температура окружающей среды, °С | от -40 до +60 |
| Вязкость, мм2/с | 2.8 - 500 |
| Чистота рабочей жидкости: | ISO4406 - 18/15 |
Напряжение:
- 24 DC
- 110 AC
- 220 AC
Схематический вид:
Варианты исполнения: (схемы открывания-закрывания рабочих каналов)
Схема 573
Схема 573Е
Схема 574
574 ОФ выполнен с такой же схемой, но имеет фиксацию
Схема 574А
Схема 574Е
Устройство гидрораспределителя с электромагнитным управлением:
| 1.1 Магнит "a" 1.2 Магнит "b" 2. Размер для магнита со скрытым ручным дублированием 3. Размер для магнита с ручным дублированием 4. Размер для магнита без ручного дублирования 5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки) 9. Шильда с основной информацией |
10. Одинаковые уплотнительные кольца для каналов A, B, P, T (Внимание! Каналы расположены в соответствии со своими функциями; запрещается их менять местами или заглушать при подключении к гидросистеме) 11. Резьбовая заглушка для распределителей с одним магнитом 12. Пространство, необходимое для снятия соединительного штекера/углового соединительного штекера |
13. Расстояние, необходимое для снятия катушки 14. Контргайка, момент затяжки MA = 4+1 Нм 15. Расположение каналов согласно DIN 24340 форма A (без отверстия для фиксации), или согласно ISO 4401-03-02-0-05 16. Другая длина захвата винтом: 22 мм |

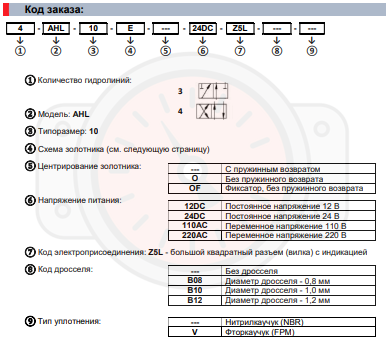

Расшифровка кода

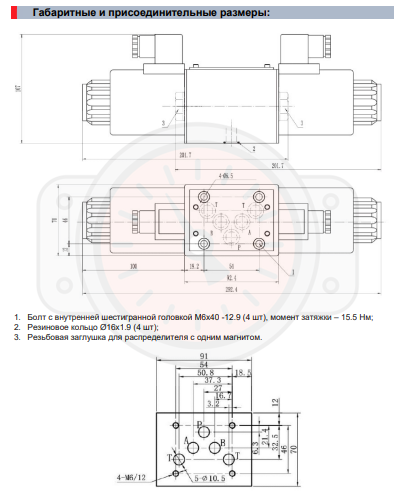

Чертеж с размерами
