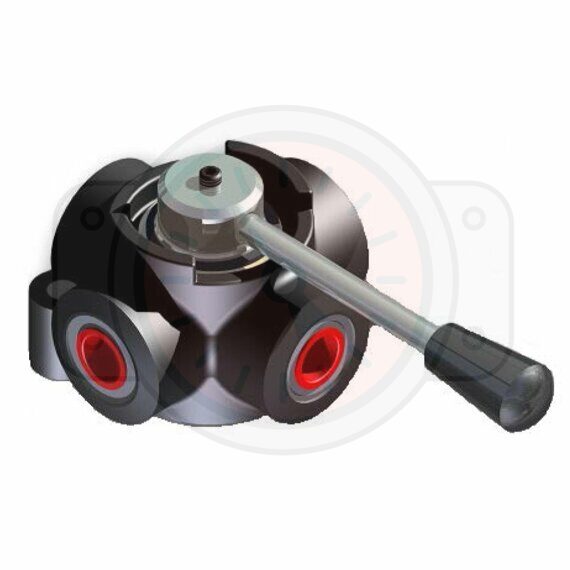

7001.0102 Четырехходовой гидравлический дивертор, открытый центр, 3/4" BSP, 120 л/мин, 350 бар, чугунный корпус.
Подключение:
Подключите P к линии нагнетания, A и B к портам гидропривода, Т – на слив в маслобак.
Принцип работы:
Когда рукоятка находится в положении 1 поток идет в порт В, одновременно с этим поток из порта А поступает в порт Т, когда в положении 2 –поток из порта Р поступает в порт А, а из порта В идет в порт Т.
Дивертор с закрытым центром: в нейтральном положении все порты закрыты (возможны незначительные утечки), Дивертор с открытым центром: в нейтральном положении соединены порты P c Т, А и В закрыты.
Характеристики:
Литой чугунный корпус;
Оцинкованные внешние детали;
Стандартный цвет: черный.
