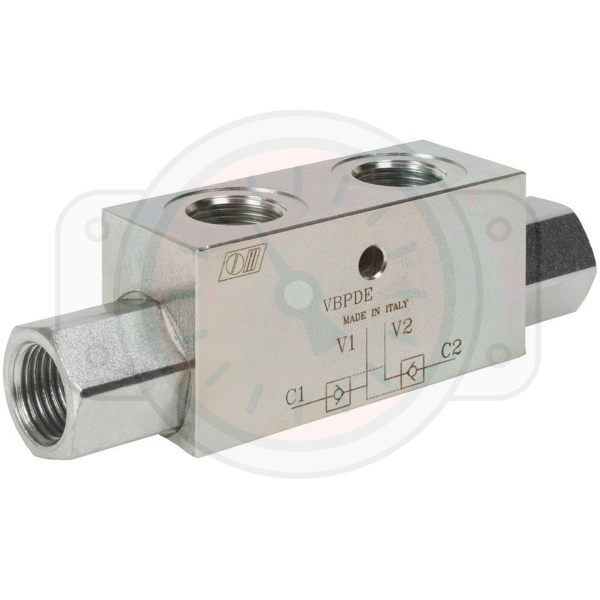

Двухсторонний гидрозамок
Схема работы двухстороннего гидрозамка
Схема гидрозамка двухстороннего несколько отличается тем, что он способен пропускать жидкость в двух разных направлениях. Его конструкция напоминает объединение в одном корпусе двух односторонних клапанов, которые в зависимости от направления потоков по очереди открываются и закрываются.
Жидкость в первой части может поступать только в одном направлении и не может протекать обратно. Чтобы обеспечить ей эту возможность, следует направить поток на вход второй части. В результате поршень сместится и откроет клапан для обратного потока в первой части гидрозамка.
Несмотря на то, что устройство гидрозамка одностороннего и двухстороннего похоже, последние являются более эффективными. Если в первом случае обеспечивается контроль только за поршневой полостью гидроцилиндра, во втором – за поршневой и штоковой. Соответственно, гидравлика работает более точно и оперативно реагирует на команды с распределителя.
