Серия 4WE6 с односторонним электромагнитным управлением
Гидрораспределители WE6A с односторонним электромагнитным управлением (электромагнит находится со стороны канала А) применяется в гидроагрегатах прессов, токарных, фрезерных, литьевых станков и в составе других гидроагрегатов и комплексов.
Общие технические характеристики:
- макс. расход рабочей жидкости 60-80 л/мин;
- номинальное давление на входе 320 Бар;
- масса не более 1,45 кг.
| Максимальное рабочее давление: | бар | Пост. ток | Перем. ток |
| Отверстия: A, B и Р | 350 | 350 | |
| Отверстие: T | 210 | 160 | |
| Номинальный расход | л/мин | 80 | 60 |
| Рабочая жидкость | Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) | ||
| Диапазон температур рабочей жидкости | ºС | -20 ... +80 | |
| Температура окружающей среды | ºС | до +50 | |
| Диапазон вязкостей жидкости | сСт | 25 ... 2320 | |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по | ||
| ISO 4406:1999 | |||
| Время выдерживания в переключенном состоянии | длительное | ||
| Масса не более | кг | 1,45 | |
Напряжение:
- 24 DC
- 110 AC
- 220 AC
Схематический вид:
Варианты исполнения: (схемы открывания-закрывания рабочих каналов)
Схема 573
Схема 573Е
Схема 574
574 ОФ выполнен с такой же схемой, но имеет фиксацию
Схема 574А
Схема 574Е

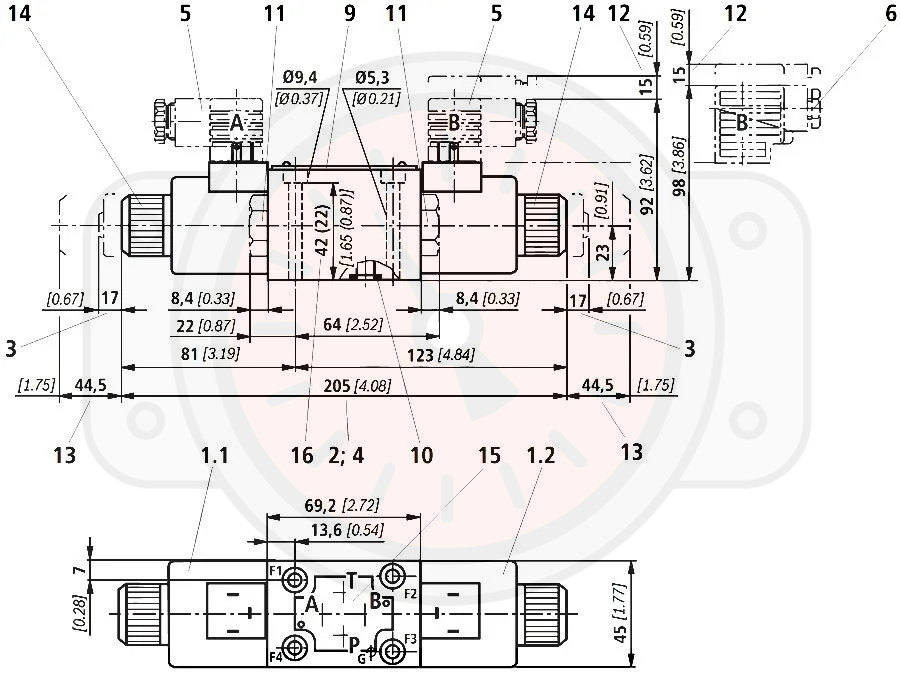

Устройство гидрораспределителя с электромагнитным управлением:
| 1.1 Магнит "a" 1.2 Магнит "b" 2. Размер для магнита со скрытым ручным дублированием 3. Размер для магнита с ручным дублированием 4. Размер для магнита без ручного дублирования 5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки) 9. Шильда с основной информацией |
10. Одинаковые уплотнительные кольца для каналов A, B, P, T (Внимание! Каналы расположены в соответствии со своими функциями; запрещается их менять местами или заглушать при подключении к гидросистеме) 11. Резьбовая заглушка для распределителей с одним магнитом 12. Пространство, необходимое для снятия соединительного штекера/углового соединительного штекера |
13. Расстояние, необходимое для снятия катушки 14. Контргайка, момент затяжки MA = 4+1 Нм 15. Расположение каналов согласно DIN 24340 форма A (без отверстия для фиксации), или согласно ISO 4401-03-02-0-05 16. Другая длина захвата винтом: 22 мм |
